2/3/4/5/6/7/8/9/10节锂电12/18/24V铅酸充电管理芯片HB6296
功能特性简述
l 适用于2-3-4节，5-7-9或6-8-10节锂离子/锂聚合物
l 8V-60V宽输入电压范围
l 20mΩ充电电流检测电阻
l 充电电流高达10A，
l 0.5％的充电电压控制精度
l 可选择电池节数：
HB6296A-2,3或者4节
HB6296B-5,7或者9节
HB6296C-6,8或者10节
HB6296D- 12V，18V，24V铅酸
l 4%的可编程充电电流控制精度
l 恒压充电电压值可通过外接电阻微调
l 智能电池检测
l 支持充电器输出与电池间的电阻补偿
l 内置软启动
l 开关频率400/300KHz
l LED 充电状态指示
l 电池短路检测，保护
l 内置过温关断
l 输出充电电流信息
l 电池充电过压保护
l Cycle-by-cycle限流
l 外置电池温度检测
l 外置ISET脚充电使能
l 睡眠模式电池功耗小于15uA
l 外置充电时间限制
l 工作环境温度范围：-20℃～85℃

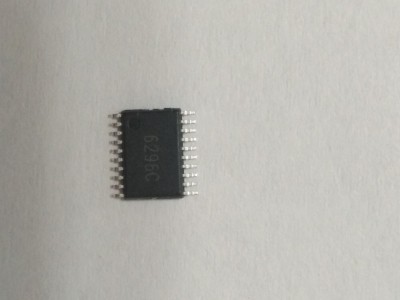

l TSSOP-20或QFN-20封装
应用
l 手持设备
l PDVD，PDA和智能手机
l 笔记本电脑
l 自充电电池组
l 独立充电器
概述
HB6296 为同步开关型高效锂离子/锂聚合物电池充电管理芯片，非常适合于便携式设备的充电管理应用。
HB6296 集高精度电压和输入电流及充电电流调节器、预充、充电状态指示和充电截止等功能于一体，采用TSSOP-20或者QFN-20封装。
HB6296 对电池充电分为三个阶段： 预充、恒流、恒压过程，恒流充电电流通过外部分压电阻决定，恒压充电电压可通过外部电阻微调。
HB6296 集成电池温度检测，过压及短路保护，确保充电芯片安全工作。HB6296 集成智能电池检测功能及超时错误恢复功能，方便用户使用。
