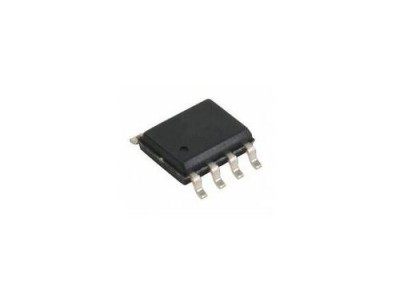

用于电池充电器和适配器的恒压/恒流控制器HB5900A/B/C/D
并兼容非直流充电电流的应用
功能特性简述
l 次边恒流和恒压控制
l 快速限流控制有效地提高系统工作安全，尤其在恒流控制需为极低带宽的单级PFC的应用中
l 极宽的工作电压范围3-40V
l 低静态工作电流
l 开漏输出级
l 极少的外围应用元件
l 三个控制环路都易于频率补偿
l 充电状态指示功能
l 专有的实时线缆，电流采样电阻和电池内部压降补偿技术可实现对电池的理想恒流恒压曲线，且使HB5900非常适合用于单级PFC非直流充电的恒流恒压架构中
应用
l 直流或各类非直流电流充电的电池充电器
l AC/DC 适配器
l LED照明
概述
HB5900是一款适用于需要双控制环路实现恒压和恒流的开关电源的高集成解决方案。芯片内部集成一个电压源，三个运放（开漏相或输出）。基准电压和其中一个运放的作为电压控制环路的核心，一个运放来控制恒流环路，电流采样电路和另一个运放来控制限流环路。外置引脚使客户很容易根据所采用的系统拓扑结构对三个运放环路的带宽和稳定性补偿进行设置。专有的线缆和电流采样电阻压降补偿技术实现理想的电池端恒压功能。开漏输出的充电状态指示可使电池充电器外围更为简化。
